Try-Confirm/Cancel 방법은 분산된 REST 시스템들 간의 트랜잭션을 HTTP와 REST 원칙으로 접근하여 해결하는 방법입니다.

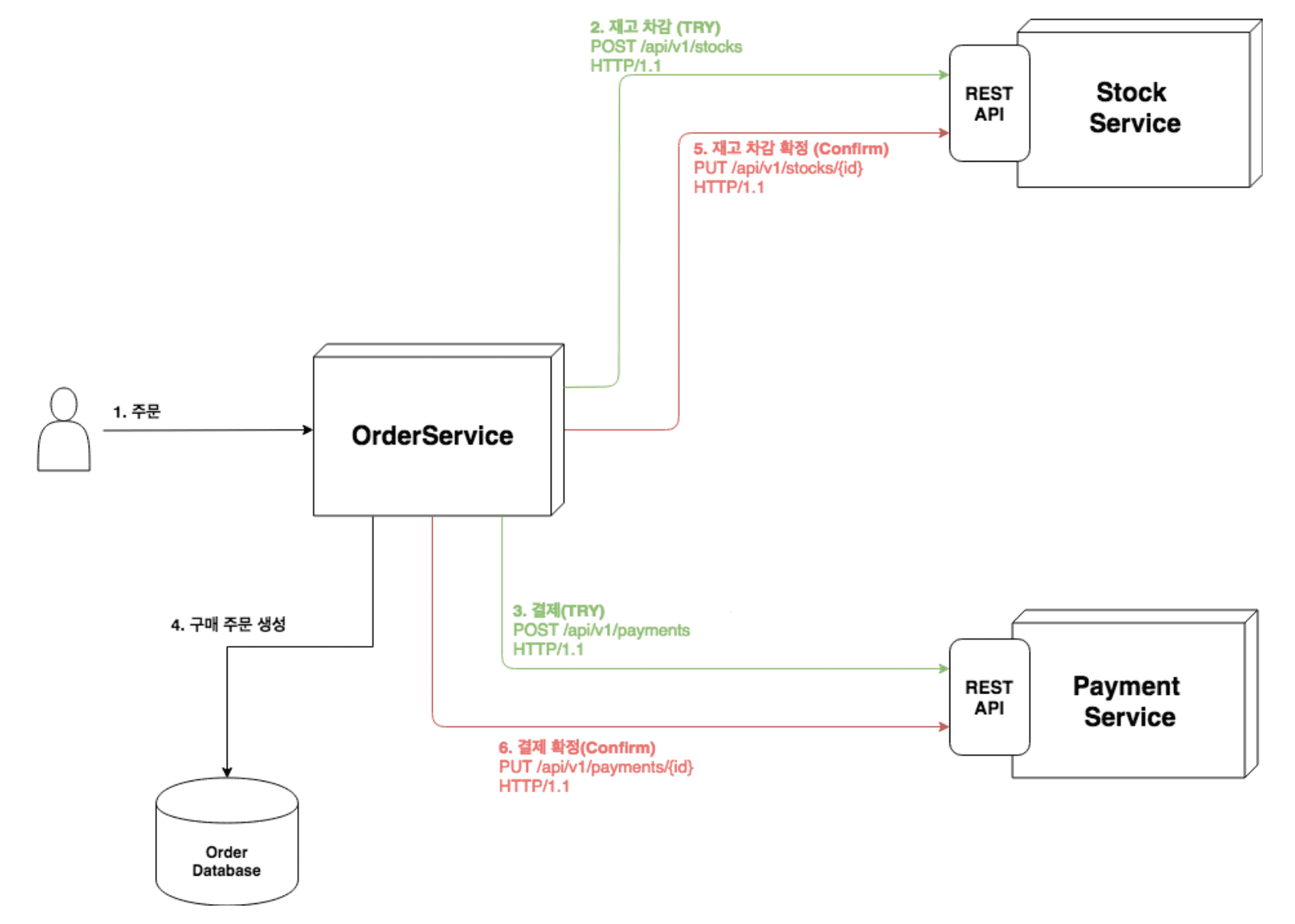

위 그림에서 주문을 처리하는 과정에서 재고를 차감(2단계)하고 결제 처리(3단계)는 성공했지만 구매 주문 생성(4단계)하다가 실패했습니다면 어떻게 될까요? 모두 롤백 Rollback 되지 않으면 일관성이 깨집니다.
모두 성공 아니면 실패를 만들기 위하여 재고를 차감(2단계)하고 결제 처리(3단계) 단계는 Try 단계로 우선 실행하고, 구매 주문 생성(4단계) 단계를 실행 하고 난 후에 5,6번 단계로 Confirm or Cancel 을 한번 더 보내는 방식입니다. Try 단계 실행시 timeout 을 같이 보낸 후에 일정 시간안에 Confirm 이 안온다면 Cancel 로직을 자동으로 실행 시키는 방식으로 확장이 가능합니다.

Try-Confirm/Cancel 방법은 실제 구현방법이 어렵고, 여전히 동기 호출 방식으로 요청을 처리 할 경우 실패시 일관성이 깨지는 문제를 여전히 가지고 있습니다. 역시나 최종 일관성(Eventual Consistency)을 유지 하기 위하여 추가적인 방법이 필요한 방법 입니다.

참고 및 그림 :
REST 기반의 간단한 분산 트랜잭션 구현 1편
Microservices Communication in .NET

장애전파 차단: 서킷브레이커 패턴

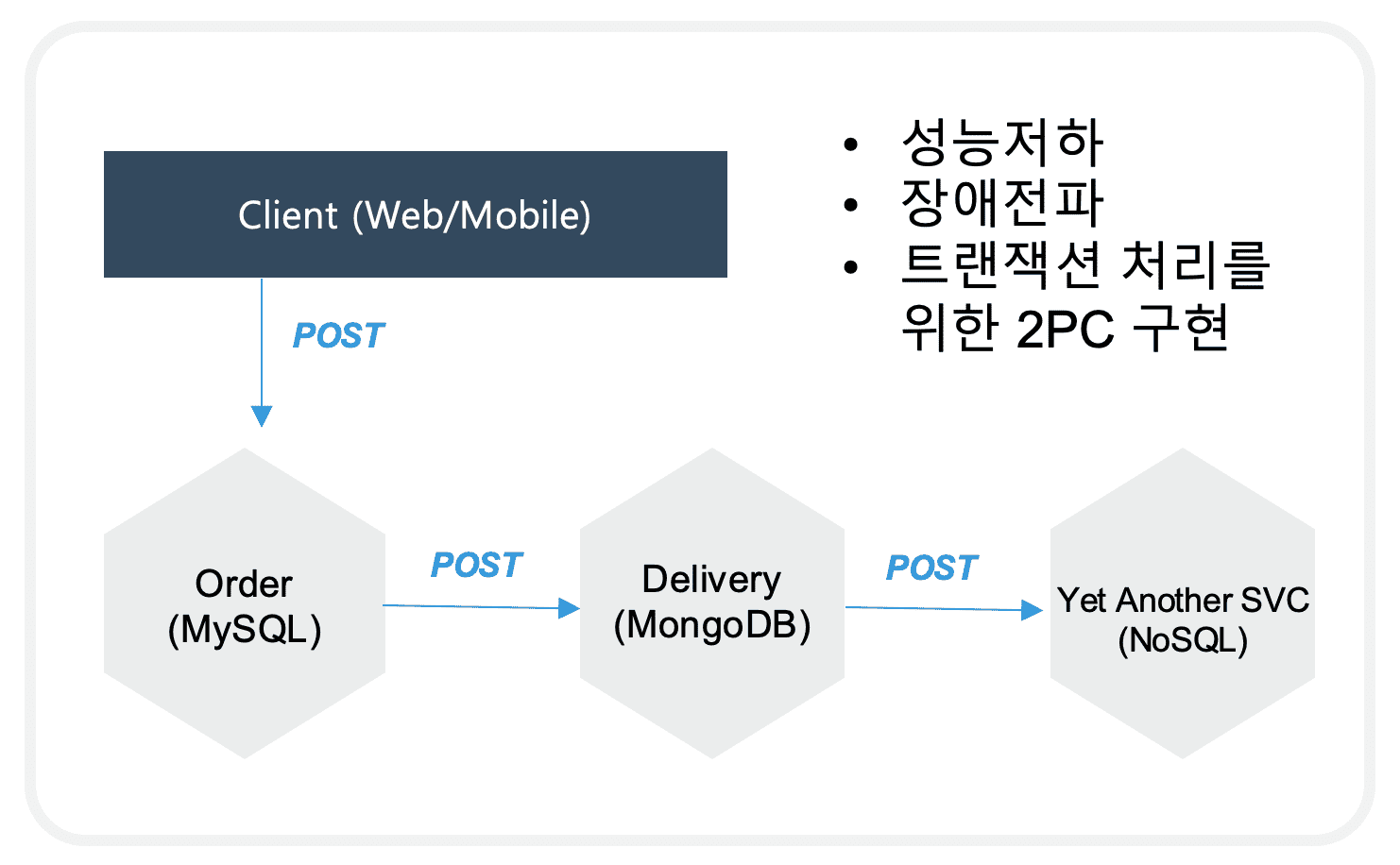

요청/응답 통신은 성능저하와 장애 전파를 회피 하기 위한 전략을 새워야 합니다. 서킷브레이커를 통하여 장애 전파를 원천 차단 할 수 있습니다. 서킷브레이커와 retry 를 같이 사용하여 서비스의 resilience (탄력성) 을 높일 수 있습니다.

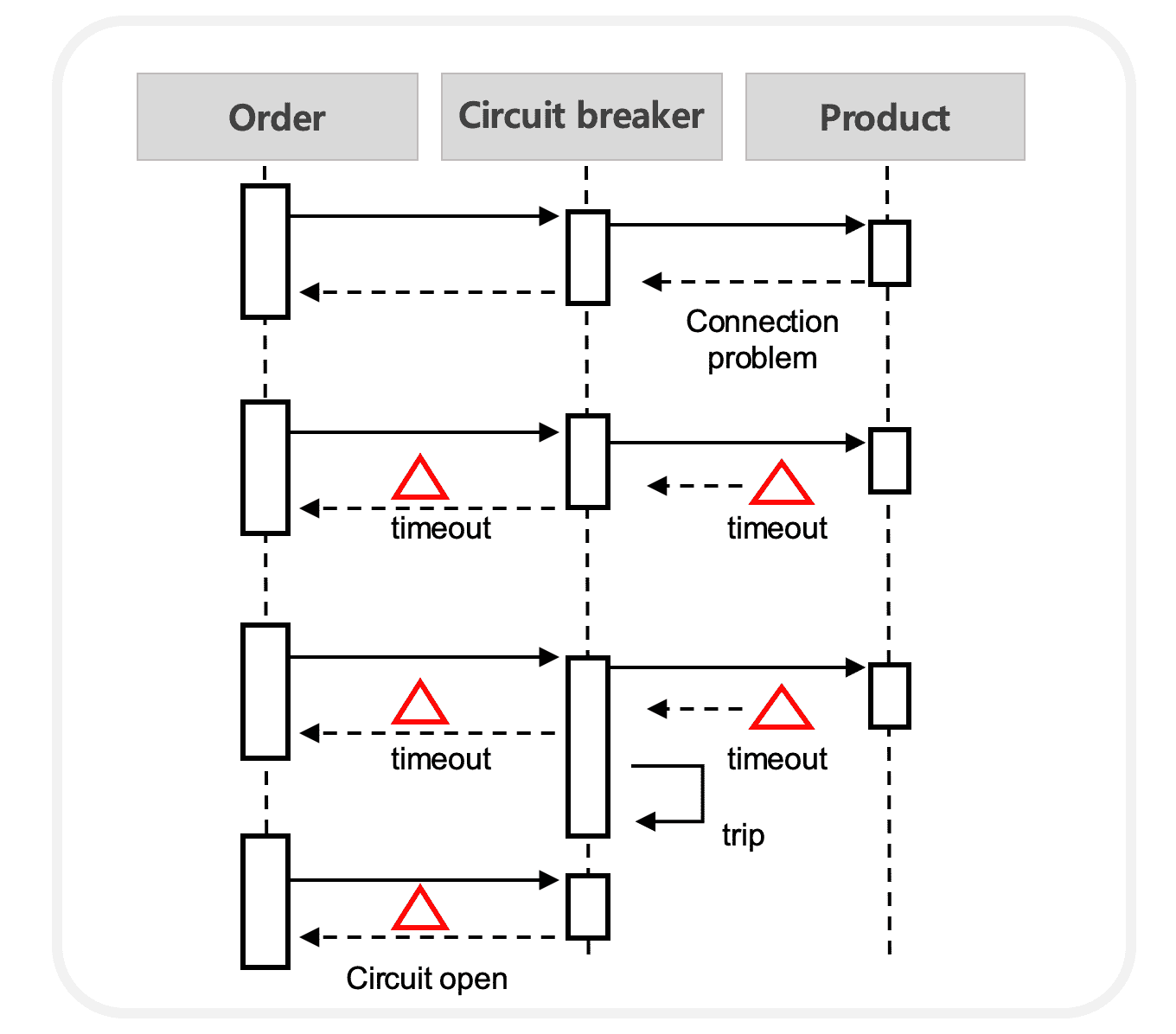

서킷브레이커 패턴은 회로 차단기에서 차용한 개념으로 평소 (close) 상태에서는 정상적으로 작동하다가 문제가 생기면 회로를 open 하여 더이상 전기가 흐르지 않게 하는 방식입니다. 즉 문제가 되는 기능 자체를 동작하지 않게 하여 리소스를 점유 하지 않도록 하는 방법입니다.

요청/응답 통신중에 특정 서비스가 응답시간이 느려진다거나, 오류가 특정치 이상 발생할때 서킷브래이커를 적용하여 빠르게 차단을 시켜버립니다. 쇼핑몰에서 주문을 하였는데, 배송서비스가 느려서 주문 자체가 느려지는 것보다, 배송서비스를 잠시 차단 시키더라도 주문을 빠르게 받는 것이 사용자 입장에서는 더 효율적입니다. 웹 화면에서 5초간 로딩 화면을 보는것 보다, 차라리 에러화면을 띄워주고 다시 버튼 클릭을 하도록 하는 것이 UX 적으로 더 좋습니다.

다음은 Istio 를 사용하여 서킷브레이커를 사용하는 방법을 실습합니다.

Lab: 서킷브레이커 패턴

Java 로 개발을 한다면, 서킷브레이커를 적용할때 Netflix 에서 제공하는 CircuitBreaker 라이브러리를 사용하면 됩니다. 다만 이 방법은 소스코드를 직접 수정해야하는 단점이 있는 방면 fall-back 메서드를 직접 구현하여 후속 작업을 구현 할 수 있습니다. Java 로 서킷브레이커를 구성하는 방법은 워낙 많은 글들이 있어서, 링크로 대체를 하고, Kubernetes 와 Istio 를 사용하여 구현 하는 방법을 실습하겠습니다.

[Java 방식 CircuitBreaker] https://bcho.tistory.com/1247
[JavaScript 방식 CircuitBreaker] https://velog.io/@vies00/Circuit-Breaker-Pattern

Istio 를 사용하는 방법은 소스코드를 수정할 필요가 없습니다. 쿠버네티스에 배포되어있는 서비스에 sidecar 를 추가하여 네트워크 트래픽을 모니터링 후 지정한 시간을 오버하거나, 에러율이 높으면 트래픽을 끈어버리는 방법 입니다. 다만 직접 소스코드를 수정하지 못하니, fall-back 같은 처리는 하지 못합니다.

사전 준비사항:

kubernetes 클러스터 준비
istio 설치
siege : http 로드테스트 도구

소스코드 다운로드 및 빌드 후 클러스터 배포

예제 설명

주문(order) 서비스와 상품(product) 서비스, 배송(delivery) 서비스의 관계가 Request/Response 방식으로 호출을 하여 쇼핑몰을 구성합니다.

사용자가 주문을 하였을때,
주문 서비스에서 배송 서비스에 배송 시작 요청을 하고,
배송 서비스에서는 상품서비스에 재고량을 줄이는 요청을 합니다.

서비스간 호출을 연속으로 가져 가는 Anti-Pattern 이지만 실습을 위하여 만든 서비스 입니다. 실제로 마지막 호출 경로인 상품서비스에서 장애가 생기거나 응답 시간이 느려지면 전체적인 호출이 느려지는 것을 확인 할 수 있습니다.

가장먼저 3개의 서비스를 istio 로 배포를 합니다.

$ kubectl get deploy orders -o yaml > order_deploy.yaml
$ kubectl apply -f <(istioctl kube-inject -f order_deploy.yaml)
$ kubectl get deploy products -o yaml > products_deploy.yaml
$ kubectl apply -f <(istioctl kube-inject -f products_deploy.yaml)
$ kubectl get deploy delivery -o yaml > delivery_deploy.yaml
$ kubectl apply -f <(istioctl kube-inject -f delivery_deploy.yaml)

siege 툴을 사용하여 서킷브레이커가 없는 상황에서 부하를 주어 보겠습니다.
주문 서비스에 주문을 넣고, -c 옵션으로 사용자를 설정하고, -t 옵션으로 시간을 넣어 보겠습니다. -v 옵션으로 호출한 로그를 보도록 하겠습니다.

$ siege -c2 –t10S  -v --content-type 'application/json' 'http://orders:8080/orders POST {'productId':2,'quantity':1}'

서킷브레이커가 없기 때문에 호출은 정상적으로 이루어 집니다. 적은 사용자가 짧은 시간동안 호출을 한것이기 때문인데, 만약 서버가 과부하를 걸릴정도로 사용자를 늘려서 호출한다면 서비스는 다운이 될 것입니다. (서비스별로 과부하를 체크하는 부분은 다르기 때문에 사용자를 늘려서 호출 하는 방법은 테스트를 안합니다)

이제 Product 서비스에 서킷브레이커를 적용하여 보겠습니다. istio 에서 서킷브레이커 설정은 DestinationRule을 설정하고 trafficPolicy 값으로 트래픽을 제어하는 방식으로 설정합니다.
트래픽이 이상한지를 체크하는 connectionPool 방법과 오류나 응답체크를 하는 outlierDetection 설정으로 크게 두가지 방법이 있습니다.

connectionPool : 지정된 서비스에 connections를 제한하여 가능 용량 이상의 트래픽 증가에 따른 서비스 Pending 상태를 막도록 circuit break 를 작동시키는 방법
outlierDetection : 오류 발생하거나 응답이 없는 인스턴스를 탐지하여 circuit break 를 작동시키는 방법

아래 설정은 두가지 방법을 모두 사용하여 설정을 하였지만 오류가 발생하지 않기 때문에 outlierDetection 부분은 무시가 되고, connectionPool 설정으로 서킷브레이커를 작동시킵니다.

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: products
spec:
  host: products
  trafficPolicy:
    connectionPool:
      tcp:
        maxConnections: 1           # 목적지로 가는 HTTP, TCP connection 최대 값. (Default 1024)
      http:
        http1MaxPendingRequests: 1  # 연결을 기다리는 request 수를 1개로 제한 (Default
        maxRequestsPerConnection: 1 # keep alive 기능 disable
        maxRetries: 3               # 기다리는 동안 최대 재시도 수(Default 1024)
      outlierDetection:
        consecutiveErrors: 5          # 5xx 에러가 5번 발생하면
        interval: 1s                  # 1초마다 스캔 하여
        baseEjectionTime: 30s         # 30 초 동안 circuit breaking 처리
        maxEjectionPercent: 100       # 100% 로 차단

siege 툴을 사용하여 부하를 주게 되면 http1MaxPendingRequests: 1 로 설정되어있기 때문에 2명의 사용자가 요청시 1개의 요청은 차단되는것을 확인 할 수 있습니다.

$ siege -c2 –t10S  -v --content-type 'application/json' 'http://orders:8080/orders POST {'productId':2,'quantity':1}'
